實用技巧

作為 DIY 初學者，在安裝散熱器時總是被叮嚀一定要記得塗散熱膏，不然會無法順利開機。但為什麽一定要塗散熱膏呢？這是什麽神奇的膏藥嗎？

CPU 處理器及散熱器表面肉眼看起來十分平滑，實際上並非完全平整，兩者之間的空隙會導致無法有效地傳遞熱量，因此透過散熱膏將處理器及散熱器之間的空隙填補，使散熱器能夠發揮最大的作用。

散熱膏主流的塗抹方式分為四種分別是單點式、五點式、交叉式及覆蓋式。

將散熱膏擠在 CPU 處理器的正中間，並將散熱器壓上，使散熱膏分布在散熱器與處理器之間。

可避免散熱膏塗太多溢出處理器。

處理器外圍散熱膏分布較不均勻。

五點式與交叉式非常接近，從中間到邊角都能均勻的塗到散熱膏。

散熱膏分布均勻，導熱效果更佳。

若使用的量沒有評估好，會導致散熱膏溢出處理器。

將散熱膏塗抹在 CPU 處理器上，並用刮刀將其均勻塗抹在處理器表面。

相較於五點式與交叉式，散熱膏分布均勻，導熱效果更好。

若塗抹的量沒有評估好，會導致散熱膏溢出處理器。

如果不塗散熱膏，會發生什麼事？

1. 散熱器的效能浪費：即便擁有再強的散熱器，CPU 熱量無法有效傳導到散熱器，散熱器也無法發揮其效能。

2. 處理器效能下降：CPU 因過熱進入降頻，導致整體效能下降

3. 硬體損壞：長期處於高溫的 CPU 處理器可能會大幅降低使用壽命。

在選購散熱膏時，盡可能採用高導熱係數的散熱膏，並搭配正確的散熱膏塗抹方式，才能發揮最佳的散熱膏效能。

由於主機板上佈滿許多電子元件，若具有導電性的散熱膏不小心接觸到這些電子元件，可能會造成干擾，嚴重會導致電腦永久性的零件損傷。

在塗抹散熱膏之前，可用酒精搭配擦拭紙將處理器及散熱器接處表面清理，確保最高效的散熱效能。

散熱膏是處理器散熱中不可或缺的一部分，不僅能提升電腦性能，還能延長硬體壽命。





作為 DIY 初學者，在安裝散熱器時總是被叮嚀一定要記得塗散熱膏，不然會無法順利開機。但為什麽一定要塗散熱膏呢？這是什麽神奇的膏藥嗎？



為什麽要塗散熱膏

CPU 處理器及散熱器表面肉眼看起來十分平滑，實際上並非完全平整，兩者之間的空隙會導致無法有效地傳遞熱量，因此透過散熱膏將處理器及散熱器之間的空隙填補，使散熱器能夠發揮最大的作用。





↑ 圖片來自 Intel 官方



該如何塗散熱膏

散熱膏主流的塗抹方式分為四種分別是單點式、五點式、交叉式及覆蓋式。







｜單點式

將散熱膏擠在 CPU 處理器的正中間，並將散熱器壓上，使散熱膏分布在散熱器與處理器之間。

優點：可避免散熱膏塗太多溢出處理器。

缺點：處理器外圍散熱膏分布較不均勻。



｜五點式 / 交叉式

五點式與交叉式非常接近，從中間到邊角都能均勻的塗到散熱膏。

優點：散熱膏分布均勻，導熱效果更佳。

缺點：若使用的量沒有評估好，會導致散熱膏溢出處理器。



｜覆蓋式

將散熱膏塗抹在 CPU 處理器上，並用刮刀將其均勻塗抹在處理器表面。

優點：相較於五點式與交叉式，散熱膏分布均勻，導熱效果更好。

缺點：若塗抹的量沒有評估好，會導致散熱膏溢出處理器。









如果不塗散熱膏，會發生什麼事？

1. 散熱器的效能浪費：即便擁有再強的散熱器，CPU 熱量無法有效傳導到散熱器，散熱器也無法發揮其效能。

2. 處理器效能下降：CPU 因過熱進入降頻，導致整體效能下降

3. 硬體損壞：長期處於高溫的 CPU 處理器可能會大幅降低使用壽命。







散熱膏選購及使用注意事項

｜選購導熱係數高的散熱膏

在選購散熱膏時，盡可能採用高導熱係數的散熱膏，並搭配正確的散熱膏塗抹方式，才能發揮最佳的散熱膏效能。







｜選購不具導電性的散熱膏

由於主機板上佈滿許多電子元件，若具有導電性的散熱膏不小心接觸到這些電子元件，可能會造成干擾，嚴重會導致電腦永久性的零件損傷。







｜安裝前記得清潔

在塗抹散熱膏之前，可用酒精搭配擦拭紙將處理器及散熱器接處表面清理，確保最高效的散熱效能。







散熱膏是處理器散熱中不可或缺的一部分，不僅能提升電腦性能，還能延長硬體壽命。

由於處理器及散熱器接處表面並非完全平滑，因此需要靠散熱膏達到最佳熱量傳導。

為什麽安裝散熱器一定要塗散熱膏

水冷散熱器的技術變得非常成熟，因此有更多的消費者選擇使用一體式水冷散熱器為處理器進行散熱。除了解熱效能外，散熱器的安裝體驗也變得重要，因此廠商們從最重要的水冷風扇下手，改善用戶安裝體驗。

目前是市面上的水冷風扇分別為常規風扇、特規鏈扣風扇及拼接風扇。

與一般的機殼風扇相同，連接是透過 PWM + ARGB 兩種線材方式。PWM 線材為 4 Pin 接頭，主要目的是透過主機板控制風扇的轉速 ;  ARGB 線材為 3 Pin 接頭，燈光效果則是透過他來控制。

通用風扇連接方式，可與機殼風扇進行連接。

安裝體驗極度不佳，一顆風扇會需要連接兩種線材，安裝不易，整線困難。

採用特規線材的風扇相互連接，一條線就完成風扇與風扇之間的串連，最後只需要將線材連接到主機板即可。

節省風扇安裝時間。而且這種特規的水冷風扇，廠商基本上都已經將風扇在冷排上，無需再花時間將風扇鎖在冷排上。

若不幸遇到風扇故障，只能向原廠購買，無法購買其他風扇替換。

可能是透過拼接或是磁吸方式連接，風扇與風扇之間不再需要線材完成連接。與特規鏈扣風扇相同，最後只需要將線材連接到主機板即可。

風扇與風扇之間完全不需要線材，整體更加美觀。

由於技術問題，使用拼接風扇連接方式的一體式水冷售價較高，對於預算有限的玩家們可能不是一個好選擇。

darkFlash 推出的 DN-360S 冰旋風一體式水冷散熱器，不止使用了兼具性價比及安裝體驗的鏈扣風扇設計，還貼心的為玩家們預鎖好風扇，大大節省安裝的時間。除此之外，還配備了一顆 2.1 吋 480*480 像素的 IPS 螢幕，不管是硬體數據監測還是要換成自定義的可愛動圖，DN-360S 冰旋風都可以做得到！





水冷散熱器的技術變得非常成熟，因此有更多的消費者選擇使用一體式水冷散熱器為處理器進行散熱。除了解熱效能外，散熱器的安裝體驗也變得重要，因此廠商們從最重要的水冷風扇下手，改善用戶安裝體驗。



水冷排風扇類型

目前是市面上的水冷風扇分別為常規風扇、特規鏈扣風扇及拼接風扇。



｜常規風扇

與一般的機殼風扇相同，連接是透過 PWM + ARGB 兩種線材方式。PWM 線材為 4 Pin 接頭，主要目的是透過主機板控制風扇的轉速 ;  ARGB 線材為 3 Pin 接頭，燈光效果則是透過他來控制。



優點：通用風扇連接方式，可與機殼風扇進行連接。

注意事項：安裝體驗極度不佳，一顆風扇會需要連接兩種線材，安裝不易，整線困難。



美觀性：⭑⭑

安裝體驗：⭑

性價比：⭑⭑⭑⭑







｜鏈扣風扇

採用特規線材的風扇相互連接，一條線就完成風扇與風扇之間的串連，最後只需要將線材連接到主機板即可。



優點：節省風扇安裝時間。而且這種特規的水冷風扇，廠商基本上都已經將風扇在冷排上，無需再花時間將風扇鎖在冷排上。

注意事項：若不幸遇到風扇故障，只能向原廠購買，無法購買其他風扇替換。



美觀性：⭑⭑⭑⭑

安裝體驗：⭑⭑⭑⭑⭑

性價比：⭑⭑⭑⭑





｜拼接風扇

可能是透過拼接或是磁吸方式連接，風扇與風扇之間不再需要線材完成連接。與特規鏈扣風扇相同，最後只需要將線材連接到主機板即可。



優點：風扇與風扇之間完全不需要線材，整體更加美觀。

注意事項：由於技術問題，使用拼接風扇連接方式的一體式水冷售價較高，對於預算有限的玩家們可能不是一個好選擇。



美觀性：⭑⭑⭑⭑⭑

安裝體驗：⭑⭑⭑⭑⭑

性價比：⭑⭑







鏈扣風扇水冷最佳選擇 – DN-360S 冰旋風

darkFlash 推出的 DN-360S 冰旋風一體式水冷散熱器，不止使用了兼具性價比及安裝體驗的鏈扣風扇設計，還貼心的為玩家們預鎖好風扇，大大節省安裝的時間。除此之外，還配備了一顆 2.1 吋 480*480 像素的 IPS 螢幕，不管是硬體數據監測還是要換成自定義的可愛動圖，DN-360S 冰旋風都可以做得到！















市面上常見的水冷風扇有常規風扇、鏈扣風扇及拼接風扇，了解其特點並選購合適的水冷。

一體式水冷電腦散熱器的風扇類型

DNS 冰旋峰 LCD 水冷為 darkFlash 第一款在水冷帶有螢幕的水冷。水冷螢幕除了可以監控電腦的硬體狀態外，還可以透過 darkFlash 自行研發的軟體進行客製化的設計，因此，本文會教學如何使用 darkFlash DNS 水冷軟體。

水冷的產品頁面，點擊右上角“驅動程式”，並點擊下載區的"DNS 冰旋峰驅動程式"。

點擊“連接並開始使用”，軟體就會開始與水冷頭螢幕進行同步。

*若偵測不到水冷，請將電腦重新開機或重新插拔連接至 USB 的線材。

DNS 軟體可以電腦的 CPU 處理器資訊、GPU 顯示卡資訊及水冷相關資訊。

DNS 水冷有四種客製化功能，分別為文本、數據、狀態條與弧形條。除了可以客製化文字的內容外，還可以調整字體類型、大小位置及顏色。

點擊下方 “客製化” 資訊吧，並選擇 “新建”。

選擇 “背景設置”，透過 “路徑選擇”，選擇上傳的 GIF 檔、 PNG 檔或 JPG 檔。

選擇上傳的照片，並點擊保存。

回到 “主題預覽”，在主題選擇位置即可找到自定義的主題並套用主題。

透過以上 DNS 水冷軟體教學，第一次接觸螢幕水冷的 DIY 玩家更快的上手使用方式。





DNS 冰旋峰 LCD 水冷為 darkFlash 第一款在水冷帶有螢幕的水冷。水冷螢幕除了可以監控電腦的硬體狀態外，還可以透過 darkFlash 自行研發的軟體進行客製化的設計，因此，本文會教學如何使用 darkFlash DNS 水冷軟體。



如何下載 DNS 驅動軟體

請先到 DNS 冰旋峰水冷的產品頁面，點擊右上角“驅動程式”，並點擊下載區的"DNS 冰旋峰驅動程式"。







軟體與水冷頭螢幕同步

點擊“連接並開始使用”，軟體就會開始與水冷頭螢幕進行同步。

*若偵測不到水冷，請將電腦重新開機或重新插拔連接至 USB 的線材。

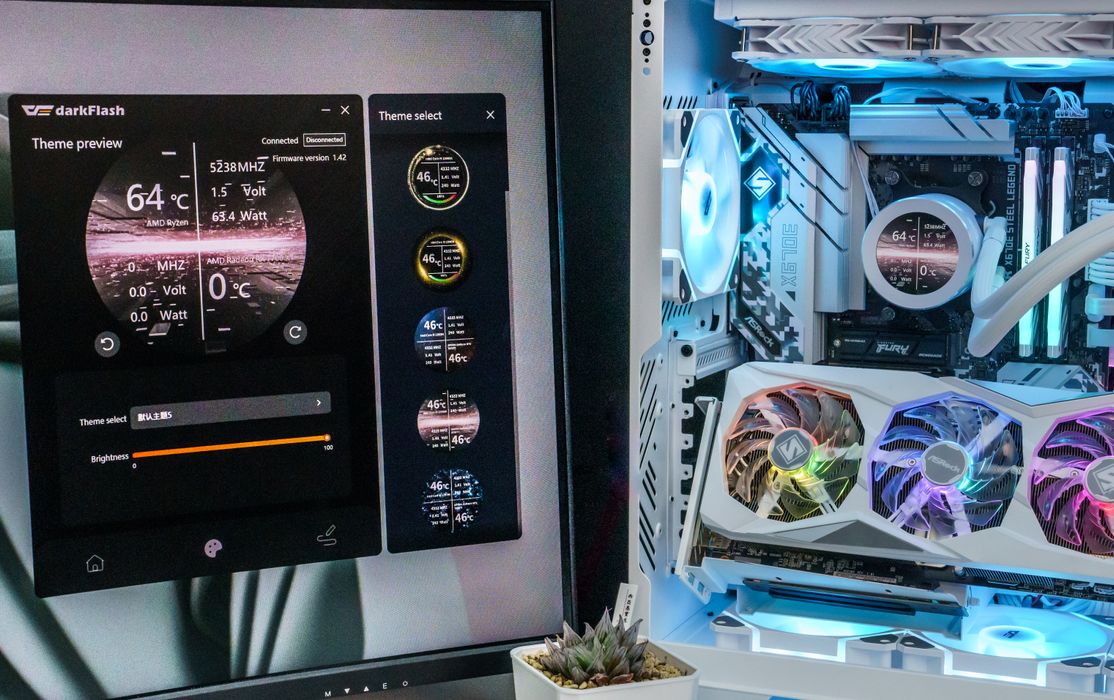

軟體頁面介紹

DNS 軟體可以電腦的 CPU 處理器資訊、GPU 顯示卡資訊及水冷相關資訊。





客製化功能展示

DNS 水冷有四種客製化功能，分別為文本、數據、狀態條與弧形條。除了可以客製化文字的內容外，還可以調整字體類型、大小位置及顏色。

文本展示 ↓





數據展示 ↓





狀態列展示 ↓





弧形條展示 ↓





如何客製化水冷畫面

步驟一 ｜新建主題

點擊下方 “客製化” 資訊吧，並選擇 “新建”。







步驟二 ｜上傳自定義圖檔

選擇 “背景設置”，透過 “路徑選擇”，選擇上傳的 GIF 檔、 PNG 檔或 JPG 檔。







步驟三｜保存圖檔

選擇上傳的照片，並點擊保存。







步驟四｜套用主題

回到 “主題預覽”，在主題選擇位置即可找到自定義的主題並套用主題。





透過以上 DNS 水冷軟體教學，第一次接觸螢幕水冷的 DIY 玩家更快的上手使用方式。

透過 DNS 螢幕水冷頭教學，使第一次接觸的 DIY 玩家更快上手。

DNS 冰旋峰 LCD 水冷軟體操作教學

介紹完風冷散熱器的原理後，接下來聊聊另一個選擇-水冷散熱器。一體式水冷散熱器作為後進的 PC DIY 散熱方案，是目前處理器散熱器中最強也是大部分 PC DIY 玩家可以負擔的存在，一體式水冷散熱器究竟存在哪些優缺點呢？

一體式水冷透過液體高傳導的特性，將熱量從處理器快速傳導至冷排進行散熱，達到優秀的散熱表現。

由於風冷散熱器是直接將所有散熱器具安裝在處理器上散熱，因此可能會遮擋到精心挑選的 RAM 以及主機板，而一體式水冷是直接透過水管將熱量帶到冷排，冷頭不需要太大就可以為處理器進行有效的熱量傳遞。

一體式水冷的水冷排風扇會將熱量直接吹出機殼外，還會同時幫助機殼內部零件所產生的熱量排出。

一體式水冷的售價比風冷散熱器售價還高，對於注重 CP 值得玩家來說可能不是一個好選擇。

雖然目前一體式水冷的製程技術相當成熟，但仍然會有漏液的風險，除了會影響處理器的散熱外，漏液的液體可能會間接損壞其他電腦零件。因此，目前販售散熱器的廠商都會推出三到六年漏液賠付相關的保固政策來吸引玩家購買。

在安裝風冷散熱器時，只需要將散熱器接觸處理器，將風扇扣上散熱鰭片，將相對應的線材接上主機板即可使用。但一體式水冷有水冷頭、水冷排、水冷風扇需要安裝，還有多條線材需要連接，相較於風冷散熱器服咋許多，對於初學者玩家比較困難。





介紹完風冷散熱器的原理後，接下來聊聊另一個選擇-水冷散熱器。一體式水冷散熱器作為後進的 PC DIY 散熱方案，是目前處理器散熱器中最強也是大部分 PC DIY 玩家可以負擔的存在，一體式水冷散熱器究竟存在哪些優缺點呢？



一體式水冷優點

優秀的散熱表現

一體式水冷透過液體高傳導的特性，將熱量從處理器快速傳導至冷排進行散熱，達到優秀的散熱表現。



內部空間更加簡潔

由於風冷散熱器是直接將所有散熱器具安裝在處理器上散熱，因此可能會遮擋到精心挑選的 RAM 以及主機板，而一體式水冷是直接透過水管將熱量帶到冷排，冷頭不需要太大就可以為處理器進行有效的熱量傳遞。







熱量不會囤積在機殼內部

一體式水冷的水冷排風扇會將熱量直接吹出機殼外，還會同時幫助機殼內部零件所產生的熱量排出。







一體式水冷缺點

售價較高

一體式水冷的售價比風冷散熱器售價還高，對於注重 CP 值得玩家來說可能不是一個好選擇。



潛在的漏液風險

雖然目前一體式水冷的製程技術相當成熟，但仍然會有漏液的風險，除了會影響處理器的散熱外，漏液的液體可能會間接損壞其他電腦零件。因此，目前販售散熱器的廠商都會推出三到六年漏液賠付相關的保固政策來吸引玩家購買。







安裝較為複雜

在安裝風冷散熱器時，只需要將散熱器接觸處理器，將風扇扣上散熱鰭片，將相對應的線材接上主機板即可使用。但一體式水冷有水冷頭、水冷排、水冷風扇需要安裝，還有多條線材需要連接，相較於風冷散熱器服咋許多，對於初學者玩家比較困難。





一體式水冷雖然散熱表現較佳，但也有不少的缺點及需特別注意事項。

一體式水冷散熱器 (AIO) 有哪些優缺點

了解一體式水冷散熱器在機殼上的

後，接下來是如何將一體式水冷安裝上主機板並讓電腦能夠正常運作了。

本次教學以 Intel 1700 做範例，水冷則是使用

上圖為安裝水冷需要準備的零件，第一排由左到右分別為主機板、冷排及水冷風扇，第二排由左到右則為扣具背板、螺柱專用墊片、冷頭扣具、冷頭螺絲、螺母、螺柱及風扇冷排螺絲。

先將冷頭扣具安裝在水冷頭上。

將風扇安裝在冷排上，並用冷排螺絲固定。

將扣具背板黃色塑膠片調至Intel 1700 腳位，並將雙面膠撕下。

將扣具背板對準主機板開設的扣具孔位進行安裝。

將螺柱專用墊片安裝在螺柱上。

*螺柱有正反面之分，請將螺柱專用墊片安裝在有凸起的那一邊。

將螺柱安裝在扣具背板的四個螺絲孔位上。

*請將螺柱專用墊片安裝面朝向主機板

散熱膏塗在 CPU上，將冷頭銅底面放上CPU並鎖上螺母。

*請記得將水冷頭底座塑膠模撕下，否則無法達成散熱效果

將冷排風扇上的PWM 及 5V3Pin 連接線進行串接。

將水冷頭的PWM 連接線連接到主機板的 aio_pump，水冷風扇則是連接到主機板的 CPU_Fan。

最後將水冷頭的 5V3Pin 連接線及水冷風扇的 5V3Pin 進行串接，最後連接到主機板的 5V3Pin ARGB接口。

開機後確認電腦及水冷散熱器是否正常運作。

了解一體式水冷散熱器在機殼上的安裝位置後，接下來是如何將一體式水冷安裝上主機板並讓電腦能夠正常運作了。

本次教學以 Intel 1700 做範例，水冷則是使用 darkFlash DXv2.6 360 水冷散熱器。

步驟一｜準備所需零件

上圖為安裝水冷需要準備的零件，第一排由左到右分別為主機板、冷排及水冷風扇，第二排由左到右則為扣具背板、螺柱專用墊片、冷頭扣具、冷頭螺絲、螺母、螺柱及風扇冷排螺絲。



步驟二｜扣具安裝

先將冷頭扣具安裝在水冷頭上。

步驟三｜安裝冷排風扇

將風扇安裝在冷排上，並用冷排螺絲固定。

步驟四｜扣具背板安裝

將扣具背板黃色塑膠片調至Intel 1700 腳位，並將雙面膠撕下。

步驟五｜扣具背板定位

將扣具背板對準主機板開設的扣具孔位進行安裝。

步驟六｜墊片安裝

將螺柱專用墊片安裝在螺柱上。

*螺柱有正反面之分，請將螺柱專用墊片安裝在有凸起的那一邊。

步驟七｜螺柱固定

將螺柱安裝在扣具背板的四個螺絲孔位上。

*請將螺柱專用墊片安裝面朝向主機板

步驟八｜水冷頭安裝

散熱膏塗在 CPU上，將冷頭銅底面放上CPU並鎖上螺母。

*請記得將水冷頭底座塑膠模撕下，否則無法達成散熱效果

步驟九｜風扇線材連接

將冷排風扇上的PWM 及 5V3Pin 連接線進行串接。

步驟十｜冷頭與主板線材連接

將水冷頭的PWM 連接線連接到主機板的 aio_pump，水冷風扇則是連接到主機板的 CPU_Fan。

步驟十一｜ARGB 線材串接

最後將水冷頭的 5V3Pin 連接線及水冷風扇的 5V3Pin 進行串接，最後連接到主機板的 5V3Pin ARGB接口。

步驟十二｜開機測試

開機後確認電腦及水冷散熱器是否正常運作。



以下是一篇詳細的安裝教學文章，幫助初次接觸的 DIY 玩家正確安裝一體式水冷散熱器。

看一次就能學會一體式水冷散熱器安裝

CPU 的運算能力越來越強，導致運行溫度越來越高，因此有越來越多的DIY 玩家傾向安裝一體式水冷散熱器進行散熱。對於水冷散熱器來說，除了水冷頭以外，水冷排安裝的位置也是至關重要，該安裝在機殼的哪一個位置才能讓電腦整體達到最高效的散熱能力呢？

根據機殼的大小，目前有3個可以安裝冷排的位置，分別是機殼的頂部、前面板及側面版。

目前為比較主流且散熱性最佳的安裝方式，因為機殼內的熱空氣會自然上升，直接就可以從機殼頂部將冷排及機殼內的熱空氣排出，最符合熱空氣的的流動原理。

前面板安裝又可以分為將風扇向機殼內吹或是向外吹兩種風扇安裝方式。將風流向機殼內吹會導致廢熱直接進入機殼內，如果風扇的排風效率不佳可能會間接導致顯卡等重要零組件因熱量而損壞。若將風扇向外吹則無法有效地將顯示卡產生的熱量有效的排出。

適用於特殊機殼，部分機殼頂部及前面板設計為玻璃，無法安裝風扇及冷排。與安裝在前面板相同，有機殼內吹或是向外吹兩種風扇安裝方式。不過要注意不管是哪一種風扇安裝方式，皆會因為硬體的關係如顯示卡阻擋到風流，進而影響到散熱效能。

原因：將冷排安裝在頂部最符合熱空氣流動原理，可最有效的將機殼內部產生的熱量排出。

原因：有些機殼因尺寸原因，並不支援頂部水冷安裝，因此只能將水冷排安裝在前面板。將風扇風道向外吹則可以避免將冷排熱量向機殼內累積。

原因：無論是將機殼風扇內吹或是向外吹兩種風扇安裝方式，都會因為硬體的關係導致風流的阻擋，進而無法發揮有效的散熱能力。





CPU 的運算能力越來越強，導致運行溫度越來越高，因此有越來越多的DIY 玩家傾向安裝一體式水冷散熱器進行散熱。對於水冷散熱器來說，除了水冷頭以外，水冷排安裝的位置也是至關重要，該安裝在機殼的哪一個位置才能讓電腦整體達到最高效的散熱能力呢？



根據機殼的大小，目前有3個可以安裝冷排的位置，分別是機殼的頂部、前面板及側面版。



頂部安裝

目前為比較主流且散熱性最佳的安裝方式，因為機殼內的熱空氣會自然上升，直接就可以從機殼頂部將冷排及機殼內的熱空氣排出，最符合熱空氣的的流動原理。

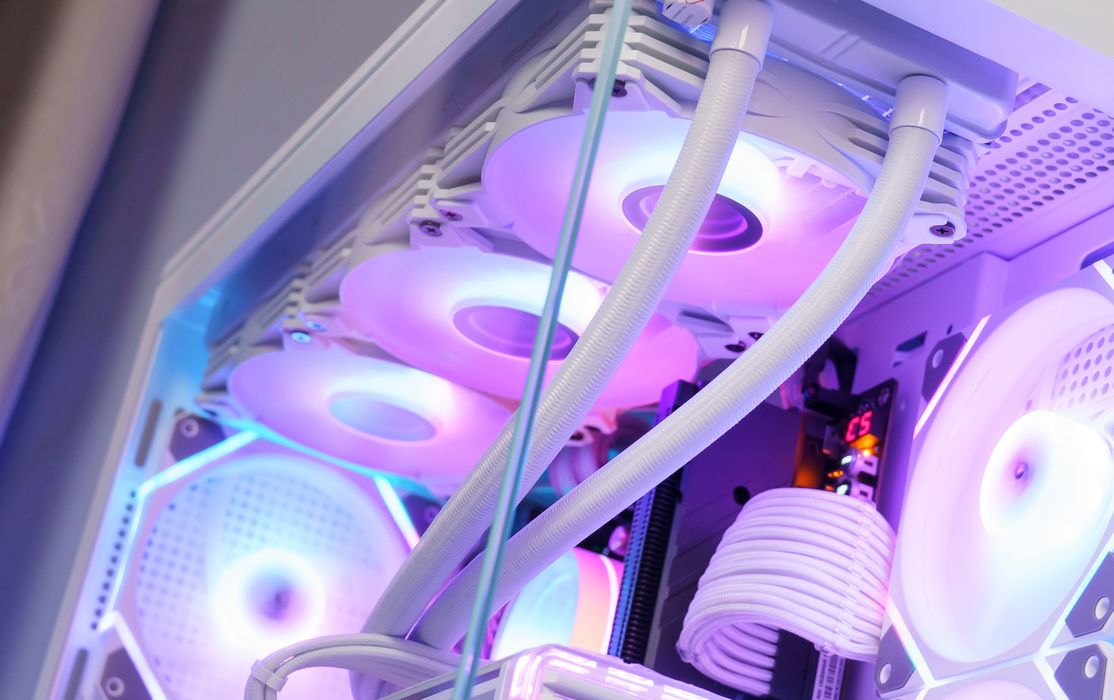

 ↑頂部水冷排實裝



前面板安裝

前面板安裝又可以分為將風扇向機殼內吹或是向外吹兩種風扇安裝方式。將風流向機殼內吹會導致廢熱直接進入機殼內，如果風扇的排風效率不佳可能會間接導致顯卡等重要零組件因熱量而損壞。若將風扇向外吹則無法有效地將顯示卡產生的熱量有效的排出。





 ↑前面板水冷排實裝



側面板安裝

適用於特殊機殼，部分機殼頂部及前面板設計為玻璃，無法安裝風扇及冷排。與安裝在前面板相同，有機殼內吹或是向外吹兩種風扇安裝方式。不過要注意不管是哪一種風扇安裝方式，皆會因為硬體的關係如顯示卡阻擋到風流，進而影響到散熱效能。





  ↑側面板水冷排實裝



冷排安裝方向推薦

頂部安裝

推薦指數：⭑⭑⭑⭑⭑

原因：將冷排安裝在頂部最符合熱空氣流動原理，可最有效的將機殼內部產生的熱量排出。



前面板安裝

推薦指數：⭑⭑⭑⭑

原因：有些機殼因尺寸原因，並不支援頂部水冷安裝，因此只能將水冷排安裝在前面板。將風扇風道向外吹則可以避免將冷排熱量向機殼內累積。



側面板安裝

推薦指數：⭑⭑⭑

原因：無論是將機殼風扇內吹或是向外吹兩種風扇安裝方式，都會因為硬體的關係導致風流的阻擋，進而無法發揮有效的散熱能力。

一體式水冷散熱器冷排安裝方向至關重要，選擇最佳散熱效能的冷排安裝可有效提升電腦整體效能。

一體式水冷散熱器冷排安裝方向的最佳位置

開箱評測

darkFlash Nebula DN360（DN 冰旋峰 360mm）的圖騰鏡面冷頭搭配免接線鍊扣設計 ARGB 風扇，讓其不論是在外觀跟裝機方便性上都稍微吸引到使用者的注意力，提供黑白雙色以及 240 mm / 360 mm 可自由配色選擇，本次同樣搭配 Intel Core i9-13900K 平台來測試看看這款新水冷的散熱性能給大家參考！

AMD 腳位：AM5/AM4/AM3/AM3(+)/AM2/AM2(+)/FM2/FM1

冷頭及風扇供電：水冷頭 3-Pin / 風扇 PWM 4-Pin

冰旋峰 darkFlash Nebula DN360 一體式水冷開箱

筆者首次看到 Nebula DN-360 一體式水冷是在 COMPUTEX 2023 darkFlash 的展示區之中，當時的完成度其實已經相當高，但聽說根據散熱性能與外觀去做調整所以才到最近才推出。

與去年所見到的展示品不同，這次 DN360 水冷頭正面外觀造型從原本的 darkFlash 標示變成了圖騰鏡面造型。

darkFlash Nebula DN360 支援 MSI/GIGABYTE/ASRock/ASUS 的燈光控制軟體，只要將水冷的 5V 3-Pin ARGB 線材連接至主機板即可。

∆ Nebula DN-360 All in one 360 mm LIQUID CPU Cooler。

∆ 相容當前的 Intel LGA 1700 與 AMD AM5 腳位安裝。

這次的 DN 冰旋峰 360mm 一共推出黑白兩色可以選購，而筆者依然是選擇白色版本來開箱，沒有為什麼純粹為了白色軍團的膚淺堅持！！

darkFlash Nebula DN360 在絕大部分的區塊都使用白化配色，對於白色 PC 裝機玩家來說能夠更適合整體規劃與搭配。

水冷尺寸除了這款 360 mm 以外，darkFlash 也有推出 240 mm 版本的 DN 冰旋峰 240mm(darkFlash Nebula DN-240)，給機殼空間有限或是裝機預算更加有限的使用者選擇。

∆ 冷頭、冷管、冷排、風扇全都白化！

darkFlash Nebula DN360 有一個小特點那就是風扇出廠時都已經預先安裝好了，使用者在開箱之後可以直接將水冷安裝至機殼上，既不用鎖風扇至水冷排上也不用去想線材如何規劃方向，這個小特點可能對於大多數只會裝機一次的使用者來說沒什麼吸引力，但是對於電腦裝機員工或是筆者這種經常拆裝水冷的人來說，是相當便利的特點呀。

但需要注意一個地方，那就是 Nebula DN360 一體式水冷為了理線最佳化，所以是使用了特規串接供電的風扇，但主機板連接供電接頭處依然是使用常規的 4-Pin PWM 以及 5V 3-Pin ARGB 一公一母規格，所以使用者不用擔心風扇需要額外轉接線材或是特規控制器，只是若有單個風扇故障時就需要跟 darkFlash 申請或是特別購買，無法直接去市面上購買其他風扇來單換「單個風扇」。

∆ 免接線鍊扣設計，使用特規串接線材達成一線供電以及控制，獲得最佳化整線設計。

darkFlash Nebula DN360 的預裝風扇並沒有特別標註型號，在官網上僅提供了風扇本身的規格，常規的 120 x 120 x 25 mm 的 ARGB 風扇，最高可達 1800 ± 10% RPM 的轉速最大風量為 61.7 CFM，與散熱器較為相關的最大風壓則是 1.26 mmH2O，從規格上來看風壓較小是較為可惜的地方。

風扇本身由 PWM 供電，使用者可以透過主機板的風扇轉速曲線去調整運轉狀態，若在使用過程中覺得風扇不會根據 CPU 溫度自動去調整轉速的話，記得要去看一下 BIOS 或是板廠軟體內的供電模式是否為 PWM Mode。

霧面半透光扇葉下有著 ARGB 燈珠，透過 5V 3-Pin ARGB(Addressable RGB) 線材連接主機板後，即可自定義風扇各區塊內的燈光效果以及顏色，另外前面所提到 PWM 以及 ARGB 線材都提供一公一母的串接設計，而三個風扇彼此是串接而成因此三個風扇，僅需要接上一個 PWM 與 ARGB 即可使用，可以說是懶人救星。

∆ 120 x 120 x 25 mm 的 ARGB 風扇，最大風量及風壓為 61.7 CFM 和 1.26 mmH2O。

∆ 三個風扇僅需要一組 PWM 跟 ARGB 即可完成供電，提供一公一母接頭與其他設備完成串接，進一步減少整線麻煩度。

全白的單波水冷排尺寸為 397 x 120 x 27 mm，長寬高尺寸都是常見規格但若是機殼安裝空間有限，就要注意機殼是否有標註水冷排安裝尺寸限制。

∆ 全白單波水冷排，尺寸為 397 x 120 x 27 mm。

∆ 算上風扇的安裝總厚度為：52 mm，若機殼上方安裝空間有限制可能就要調整安裝位置。

darkFlash Nebula DN360 其中一項特色就是圖騰鏡面冷頭，但在未通電時僅能看到反射鏡面無法看到圖案，雖然筆者不太清楚 darkFlash 的設計理念是如何，但筆者看起來這個水冷頭有那麼一絲山頂湖或是高山平原的意境…

金屬灰色磨砂外圈環繞著內部的鏡面冷頭，因為從原先的單個 darkFlash 標誌更換成密集排列標誌圖騰，所以水冷頭圖案並沒有所謂的正確方向，因此水冷頭也不具備可旋轉功能。

∆ 水冷頭尺寸為 86 x 72 x 59 mm，冷頭高度為 59 mm。

∆ 冷頭為 3-Pin 供電，並提供一公一母 5V 3-Pin ARGB 串接頭，使用者可以與風扇串接讓整組水冷同步燈光效果。

darkFlash Nebula DN360 的水泵 PUMP 最大轉速為 2400 ±10 % RPM，並在官網中標示著有三段式智慧轉速調節功能以及 1.6L/Min( ±10 %) 的強大流量性能，筆者稍微研究了一下這個所謂的「三段式智慧轉速調節功能」，其實就是跟風扇一樣的轉速曲線功能。

大多數的一體式水冷在預設 Auto 情況下，水泵 PUMP 都會直接以滿速運轉，而部分主機板給的 AIO PUMP 插槽通常也會直接以滿速運轉，一直都是全速運轉的優點就是能夠確保水冷無時無刻都能把處理器廢熱快速導出；缺點則是水泵滿速的聲音有些人會受不了覺得很吵。

三段式智慧轉速調節功能則可以根據 CPU 溫度去變換水泵 PUMP 轉速，在性能與聲噪之間取得一個協調，但若是溫度敏感型使用者抑或是你不在乎水泵的聲音（畢竟風扇什麼會更大聲），那也可以直接在設定中設定為全速運轉即可。

∆ darkFlash Nebula DN360 三段式智慧轉速調節功能，其實就是水泵有自己的轉速曲線，而非直接以全速運轉。

水冷頭與 CPU 接觸免使用大面積銅底，銅底本身並未預塗散熱膏並且貼有保護膜，切記塗抹散熱膏之前千萬要記得移除保護膜！

配件部分提供 Intel 跟 AMD 兩家扣具、DP5 散熱膏、刮刀、冷排固定螺絲等等，整體數量相當精簡並且清楚分袋包裝標示，對於整理強迫症患者來說相當舒服。

darkFlash Nebula DN360（DN 冰旋峰 360mm）的圖騰鏡面冷頭搭配免接線鍊扣設計 ARGB 風扇，讓其不論是在外觀跟裝機方便性上都稍微吸引到使用者的注意力，提供黑白雙色以及 240 mm / 360 mm 可自由配色選擇，本次同樣搭配 Intel Core i9-13900K 平台來測試看看這款新水冷的散熱性能給大家參考！

darkFlash Nebula DN360 一體式水冷規格：

Intel 腳位：LGA1700/1200/115x
AMD 腳位：AM5/AM4/AM3/AM3(+)/AM2/AM2(+)/FM2/FM1
水泵轉速：2400±10% RPM
水冷頭尺寸：86 x 72 x 59 mm
水冷頭接觸面：銅
水冷排尺寸：397 x 120 x 27 mm
水冷排材質：鋁
水冷管長度：450 mm
風扇尺寸：120 x 120 x 25 mm
風扇轉速：800~1800 RPM ± 10% (MAX)
最大風量：61.7 CFM
最大風壓：1.26 mmH₂O
冷頭及風扇供電：水冷頭 3-Pin / 風扇 PWM 4-Pin
風扇平均使用壽命：40,000 小時
保固：水冷 3 年 / 風扇 1 年

冰旋峰 darkFlash Nebula DN360 一體式水冷開箱

筆者首次看到 Nebula DN-360 一體式水冷是在 COMPUTEX 2023 darkFlash 的展示區之中，當時的完成度其實已經相當高，但聽說根據散熱性能與外觀去做調整所以才到最近才推出。

與去年所見到的展示品不同，這次 DN360 水冷頭正面外觀造型從原本的 darkFlash 標示變成了圖騰鏡面造型。

darkFlash Nebula DN360 支援 MSI/GIGABYTE/ASRock/ASUS 的燈光控制軟體，只要將水冷的 5V 3-Pin ARGB 線材連接至主機板即可。

∆ Nebula DN-360 All in one 360 mm LIQUID CPU Cooler。

∆ 產品特色以及相關規格。

∆ 相容當前的 Intel LGA 1700 與 AMD AM5 腳位安裝。

這次的 DN 冰旋峰 360mm 一共推出黑白兩色可以選購，而筆者依然是選擇白色版本來開箱，沒有為什麼純粹為了白色軍團的膚淺堅持！！

darkFlash Nebula DN360 在絕大部分的區塊都使用白化配色，對於白色 PC 裝機玩家來說能夠更適合整體規劃與搭配。

水冷尺寸除了這款 360 mm 以外，darkFlash 也有推出 240 mm 版本的 DN 冰旋峰 240mm(darkFlash Nebula DN-240)，給機殼空間有限或是裝機預算更加有限的使用者選擇。

∆ 冷頭、冷管、冷排、風扇全都白化！

darkFlash Nebula DN360 有一個小特點那就是風扇出廠時都已經預先安裝好了，使用者在開箱之後可以直接將水冷安裝至機殼上，既不用鎖風扇至水冷排上也不用去想線材如何規劃方向，這個小特點可能對於大多數只會裝機一次的使用者來說沒什麼吸引力，但是對於電腦裝機員工或是筆者這種經常拆裝水冷的人來說，是相當便利的特點呀。

但需要注意一個地方，那就是 Nebula DN360 一體式水冷為了理線最佳化，所以是使用了特規串接供電的風扇，但主機板連接供電接頭處依然是使用常規的 4-Pin PWM 以及 5V 3-Pin ARGB 一公一母規格，所以使用者不用擔心風扇需要額外轉接線材或是特規控制器，只是若有單個風扇故障時就需要跟 darkFlash 申請或是特別購買，無法直接去市面上購買其他風扇來單換「單個風扇」。

∆ 風扇都已經預先安裝完成！

∆ 風扇安裝以及水冷管展示。

∆ 免接線鍊扣設計，使用特規串接線材達成一線供電以及控制，獲得最佳化整線設計。

darkFlash Nebula DN360 的預裝風扇並沒有特別標註型號，在官網上僅提供了風扇本身的規格，常規的 120 x 120 x 25 mm 的 ARGB 風扇，最高可達 1800 ± 10% RPM 的轉速最大風量為 61.7 CFM，與散熱器較為相關的最大風壓則是 1.26 mmH2O，從規格上來看風壓較小是較為可惜的地方。

風扇本身由 PWM 供電，使用者可以透過主機板的風扇轉速曲線去調整運轉狀態，若在使用過程中覺得風扇不會根據 CPU 溫度自動去調整轉速的話，記得要去看一下 BIOS 或是板廠軟體內的供電模式是否為 PWM Mode。

霧面半透光扇葉下有著 ARGB 燈珠，透過 5V 3-Pin ARGB(Addressable RGB) 線材連接主機板後，即可自定義風扇各區塊內的燈光效果以及顏色，另外前面所提到 PWM 以及 ARGB 線材都提供一公一母的串接設計，而三個風扇彼此是串接而成因此三個風扇，僅需要接上一個 PWM 與 ARGB 即可使用，可以說是懶人救星。

∆ 120 x 120 x 25 mm 的 ARGB 風扇，最大風量及風壓為 61.7 CFM 和 1.26 mmH2O。

∆ 三個風扇僅需要一組 PWM 跟 ARGB 即可完成供電，提供一公一母接頭與其他設備完成串接，進一步減少整線麻煩度。

全白的單波水冷排尺寸為 397 x 120 x 27 mm，長寬高尺寸都是常見規格但若是機殼安裝空間有限，就要注意機殼是否有標註水冷排安裝尺寸限制。

∆ 全白單波水冷排，尺寸為 397 x 120 x 27 mm。

∆ 算上風扇的安裝總厚度為：52 mm，若機殼上方安裝空間有限制可能就要調整安裝位置。

darkFlash Nebula DN360 其中一項特色就是圖騰鏡面冷頭，但在未通電時僅能看到反射鏡面無法看到圖案，雖然筆者不太清楚 darkFlash 的設計理念是如何，但筆者看起來這個水冷頭有那麼一絲山頂湖或是高山平原的意境…

金屬灰色磨砂外圈環繞著內部的鏡面冷頭，因為從原先的單個 darkFlash 標誌更換成密集排列標誌圖騰，所以水冷頭圖案並沒有所謂的正確方向，因此水冷頭也不具備可旋轉功能。

∆ 未通電時是鏡面反射狀態。

∆ 水冷頭尺寸為 86 x 72 x 59 mm，冷頭高度為 59 mm。

∆ 冷頭為 3-Pin 供電，並提供一公一母 5V 3-Pin ARGB 串接頭，使用者可以與風扇串接讓整組水冷同步燈光效果。

darkFlash Nebula DN360 的水泵 PUMP 最大轉速為 2400 ±10 % RPM，並在官網中標示著有三段式智慧轉速調節功能以及 1.6L/Min( ±10 %) 的強大流量性能，筆者稍微研究了一下這個所謂的「三段式智慧轉速調節功能」，其實就是跟風扇一樣的轉速曲線功能。

大多數的一體式水冷在預設 Auto 情況下，水泵 PUMP 都會直接以滿速運轉，而部分主機板給的 AIO PUMP 插槽通常也會直接以滿速運轉，一直都是全速運轉的優點就是能夠確保水冷無時無刻都能把處理器廢熱快速導出；缺點則是水泵滿速的聲音有些人會受不了覺得很吵。

三段式智慧轉速調節功能則可以根據 CPU 溫度去變換水泵 PUMP 轉速，在性能與聲噪之間取得一個協調，但若是溫度敏感型使用者抑或是你不在乎水泵的聲音（畢竟風扇什麼會更大聲），那也可以直接在設定中設定為全速運轉即可。

∆ darkFlash Nebula DN360 三段式智慧轉速調節功能，其實就是水泵有自己的轉速曲線，而非直接以全速運轉。

水冷頭與 CPU 接觸免使用大面積銅底，銅底本身並未預塗散熱膏並且貼有保護膜，切記塗抹散熱膏之前千萬要記得移除保護膜！

∆ 水冷頭底部預設保護膜。

∆ 銅底細節展示。

配件部分提供 Intel 跟 AMD 兩家扣具、DP5 散熱膏、刮刀、冷排固定螺絲等等，整體數量相當精簡並且清楚分袋包裝標示，對於整理強迫症患者來說相當舒服。

∆ 配件一覽。

∆ DP5 散熱膏以及抹刀。

darkFlash Nebula DN360 燈光效果展示

接著將 DN 冰旋峰 360mm 一體式水冷通電展示給大家看一下 Auto 情況下的 ARGB 燈光效果如何。

∆ 水冷頭圖騰展示，旁邊有一圈 ARGB 光圈搭配。

∆ 因為是圖騰所以並沒有所謂的正確方向，可以隨意安裝。

∆ 風扇燈光效果展示。

∆ 風扇特寫。

darkFlash Nebula DN360 散熱性能實測

這次將 darkFlash Nebula DN360 一體式水冷安裝在裸測平台上，搭配 Intel Core i9 13900K 處理器與 MSI MEG Z690I UNIFY 主機板，在測試過程中於主板 BIOS 內將一體式水冷的 PUMP 和風扇兩個插槽轉速設定於全速運轉，測試場景為 23 °C 冷氣運作密閉房間內進行實際測試，因普通房間的環境溫度難以控制所以僅供參考。

測試軟體我們使用 AIDA64 FPU、Cinebench 2024 多核心測試，來模擬極限負載狀態下的溫度數據，另外會遊玩 1080P 解析度的《電馭叛客2077》來呈現遊戲運行狀況，而數據收集則使用 HWiNFO64 收集並紀錄 CPU  Packge 的最高溫度以及功耗。

測試平台

處理器：Intel Core i9 13900K (QS)
散熱器：darkFlash Nebula DN360（全速）
主機板：MSI MEG Z690I UNIFY ( BIOS 版本：7D29v1G )
記憶體： T-FORCE XTREEM DDR5 8000 MT/s 2x 16 GB
顯示卡：MSI GeForce GTX 1070 Quick Silver 8G OC
作業系統：Windows 11 專業版 22H2
系統碟：Plextor PCIe Gen3 x4 M.2 2280 SSD 512GB
遊戲碟：Intel 670P 2TB M.2 2280 PCIe SSD (Solidigm)
電源供應器：MONTECH TITAN GOLD 1200W
顯示卡驅動程式：GeForce Game Ready 551.23

跟大家補充幾件事情，第一個是筆者將 MSI MEG Z690I UNIFY 的 BIOS 版本更新至 7D29v1G 版本，第二個是 MSI MEG Z690I UNIFY 預設的 PL1 / PL2 為 288 W，筆者將以這張主機板預設來進行測試，其餘設定：Game Boots_off、XMP_on、水冷風扇與 PUMP_全速。

在日常應用以及遊戲運行的負載測試中，13900K 大約是 129~172 W 左右；溫度最高為 67 °C。

高壓力負載測試項目中，在一輪的 Cinebench 2024 多核心項目，功耗 226 W 的 13900K 最高溫度為 74 °C。

而三十分鐘長時間的壓力測試 AIDA64 FPU 項目，雖然最大功耗比 Cinebench 2024 項目還要低一些，但因為長時間的測試會讓水冷液溫度逐漸飽和，所以溫度會比短時間的 Cinebench 2024 還要高一點，最高來到 76 °C。

AIDA64 FPU_30 Minute

AIDA64 CPU_30 Minute

《Cyberpunk 2077》1920 x 1080(FHD)_5 Minute

Cinebench 2024 Multi Core_1 Round

∆ 散熱成績。

總結

darkFlash Nebula DN360（DN 冰旋峰 360mm）目前已經在台灣銷售通路上架了，價格為新台幣黑色 3590 / 白色 3690 元，價格定位上依然是保持 darkFlash 一貫的性價比級距，但筆者以前也開箱測試過同為 darkFlash 的 TWISTER DX 360 Ver2.6/RADIANT DC 360 一體式水冷，就筆者觀察下來 DN360 散熱性能是有更好一些（但平台條件不同，因此僅提供參考）。

筆者個人私心建議 darkFlash 未來在水冷產品上可以慢慢朝不一樣的方向去發展，若僅在性價比這個市場中不斷琢磨，或許會漸漸無法與其他產品做出差異化，筆者會更加期待 darkFlash 能夠做出讓人有討論度的水冷產品，另外憑購買證明提供三年售後保固有些少，這可能會很大幅度削弱消費者的購買意願。

散熱性能部分，darkFlash Nebula DN360 搭配現在的 Intel 13/14 th i9 處理器，在絕大多數使用情境下（主機板 BIOS 優化過後，PL1/PL2 為 253W 左右的前提下），應該都能將溫度壓制在 85~90 °C 以下，考量到 DN360 價格區間會更適合搭配主流或是入門等級主機板來裝機，才能符合這個預算級距的裝機預算，而這樣預算下的使用者大多也不太會去超頻或是手動解放 PL1/PL2 功耗限制，因此不太需要擔心這款水冷會有無法壓制的問題，若還是會擔心可以選擇 i5/i7/i9 Non-K 系列處理器就好。

darkFlash Nebula DN360 的水冷頭外觀美感見仁見智，但酷酷的成分還是多一點，水冷排風扇已經預先安裝完成且有免接線鍊扣設計，對於整線可以省下很多時間以及力氣這點給予好評，但風扇本身的風壓較弱確實是個能力弱勢，即便是全速運轉下冷排後方通過的風流較小，再搭配其預裝方向，筆者會建議這款水冷直接安裝機殼上置比較適合，若想獲得更好的散熱性能或許可以考慮自己換風扇，但風扇原有的免接線鍊扣設計優勢就沒了。

文章轉載自：PC Unboxing

darkFlash Nebula DN360 圖騰鏡面冷頭搭配免接線鍊扣設計 ARGB 風扇，讓其不論是在外觀跟裝機方便性上都稍微吸引到使用者的注意力！

富士山封印之地 darkFlash Nebula DN360 一體式水冷開箱評測【PC Unboxing】

darkFlash大飛台灣官方電腦周邊直營
